產品概述：

　　

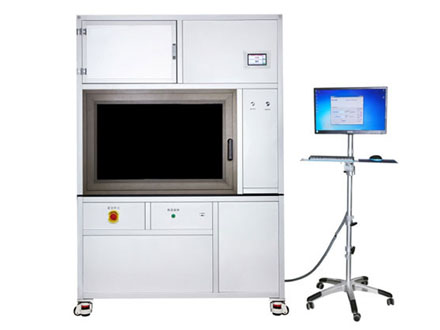

　　RG-AWS7 恒溫恒濕自動稱重系統是在高精度恒溫恒濕系統內，將要稱量的樣品自動進行取放、去靜電、稱量的全自動智能系統。該系統完全克服了人工操作過程中的溫濕度變化、放置稱量托盤位置變化和讀數錯誤等因素導致的稱量誤差，可自動稱量47mm濾膜、90mm濾膜、3號濾筒、低濃度采樣頭等樣品，樣品稱量的數據可以存儲、查詢，并實現數據表格化，節省了時間，降低了勞動強度。整個稱量過程嚴格按照環保部標準HJ 618-2011、HJ656-2013和HJ836-2017 《固定污染源廢氣 低濃度顆粒物的測定 重量法》中規定的要求，是大氣顆粒物和污染源采樣樣品稱重和分析質控環節的重要設備，可用于大氣中源裝樣品 平衡 24小時 校準樣品稱量 啟動取樣品掃描編號 去靜電 天平平衡 稱重讀數 數據存儲回放樣品 下一個樣品稱量001解析項目采樣樣品、污染源采樣樣品的高精準稱量。

　　

　　系統可選配（低濃度采樣頭）快速壓膜機。

　　

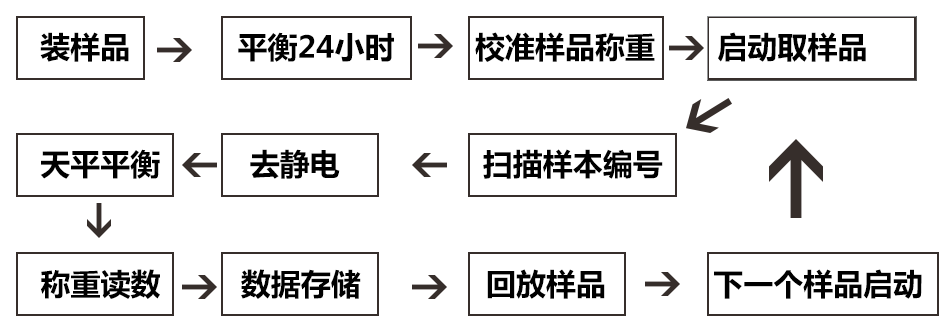

　　工作流程：

　　

　　裝樣品 ——平衡24小時 ——校準樣品稱量 ——啟動取樣品——掃描編號—— 去靜電—— 天平平衡—— 稱重讀數 ——數據存儲——回放樣品—— 下一個樣品稱量





　　技術指標

　　?恒溫恒濕控制系統采用一體化設計。

　　?箱體帶滑輪和自鎖功能，便于整機移動和固定。

　　?樣品和天平在高精度恒溫恒濕系統內丁作，系統可以自動平衡樣品，保證樣品稱量的精度。

　　?機械手采用原點自動校正方式。

　　?樣品在傳送過程中，采用防抖技術和防滑落技術，避免出現樣品掉落。

　　?樣品放置處采用鍍金處理，并涂有防靜電涂層。

　　?系統具備樣品除靜電裝置，可以自動去除樣品上的靜電，不產生輻射。

　　?天平具有量程和零點自動校準功能。

　　?機械手具備微小偏移自動檢測功能和偏移自動糾偏功能。

　　?系統具備UPS電源，當系統突然斷電時，機械手會自動恢復到原點位置，并提示。

　　?系統支持自動或手動錄入采樣數據，稱重結束后，實現稱量結果自動記錄和計算，并自動形成歷史數據和報表。

　　?討以自動稱量4)47mm濾膜、cj>90mm濾膜、3抑I筒、低濃度采樣頭。

　　?濾膜、濾筒、低濃度采樣頭等均吋放置，無需更換樣品盤和機械手。

　　?系統具有機械故障自動報瞥功能和水箱缺水6動報瞥功能。

　　?配備自動天平防風罩，可根據稱量狀態，自動開啟和閉合，保證天平不受任何T?擾。

　　?樣品滿足國家標準HJ836-2017《同定污染源廢氣低濃度顆粒物的測定?量法》標準要求。

　　?天平采用緩沖阻尼、減振墊、配重等多級防振措施。

　　?機柜采用減振墊方式減振。

　　?樣品帶有人眼識別的數字碼和系統自動識別的條碼，有效防止樣品和編號分離。

　　?機械手具備多軸驅動，能夠自山運動，前后仲縮，360°旋轉，可以隨意取放任意工位樣品。

　　?系統可以對47mm濾膜、90mm濾膜、3#濾筒、低濃度采樣頭進行單一樣品稱量，也可以對47mm濾膜、3#濾筒、低濃度采樣頭進行同時稱量。

　　?系統可選用閉環內循環供水系統或0來水凈化供水模式。

　　?恒溫恒濕系統內裝有高效空氣凈化裝置，保證內部潔凈度達到客戶要求。

　　?機械手具備硬物阻擋自動保護功能。

　　?天平防風罩與系統良好接地。

　　?天平防風罩具備異物阻擋￡1動保護功能。

　　?天平防風罩具備異物阻擋￡1動保護功能。

　　?系統在稱重過程中，不會對稱量樣品造成任何損傷。

　　?恒溫恒濕系統內風速，不影響樣品存放、取拿等運動。

　　技術指標

　　1、恒溫恒濕系統

　　1.1、溫度范圍：15℃～30℃（任意點設置，出廠設置為20℃）

　　濕度分辨率：0.1℃

　　溫度波動范圍：±0.2℃

　　1.2、濕度范圍：30%RH～70%RH（任意點設置，出廠設置為50%RH）

　　濕度分辨率：0.1%RH

　　濕度波動范圍：±0.5%RH

　　1.3、供貨時，提供溫濕度校準報告

　　2、十萬分之一天平

　　2.1、稱量范圍：0～41g

　　2.2、分辨率：0.01mg

　　2.3、重復性：≤0.02mg

　　2.4、線性：≤0.05mg

　　2.5、 內 校 外 校 校準方式： 部 準， 部 準

　　2.6、供貨時，提供天平檢定報告

　　3、稱量樣品：

　　3.1、樣品種類：φ47mm濾膜、φ90mm濾膜、3#濾筒、低濃度采樣頭

　　3.2、單次稱量數量：φ47mm濾膜60個，或3#濾筒60個，或低濃度采樣頭60個，或φ90mm濾膜30個

　　3.3、系統可以實現φ47mm濾膜、3#濾筒、低濃度采樣頭混合稱量，混合稱量單次稱重?cái)?shù)量60個

　　3.4、濾膜、濾筒、低濃度采樣頭等均可放置，無需更換樣品盤和機械手

　　3.5、低濃度采樣頭：采用不銹鋼或鈦材質，采樣嘴、彎頭一次成型，整體重量小于20g，總高度小

　　于110mm

　　4、樣品帶有人眼識別的數字碼和系統自動識別的條碼，有效防止樣品和編號分離

　　5、機械手

　　5.1、用于轉移樣品，采用樣品防滑落技術和防抖動技術，避免樣品掉落

　　5.2、機械手具備多軸驅動，能夠自由運動，前后伸縮，360°旋轉，可以取放稱量任意工位樣品

　　5.3、機械手機械重復性誤差小于0.01mm

　　6、天平防風罩

　　6.1、根據稱量過程，自動開啟和閉合，樣品稱量時，防風罩自動關閉

　　6.2、天平防風罩與系統良好接地，具有接地標識

　　6.3、密封性良好，能夠完全消除設備內風對天平的擾動

　　7、樣品進天平艙室稱量前，采用送離子風原理去除濾膜上的靜電，去靜電時間可調

　　8、恒溫恒濕系統內風速不影響樣品的存放、取拿等運動

　　9、系統采用AC220V,50Hz電源供電。

　　結構指標

　　(01) 整體結構：控制系統和機柜一體化設計，能夠良好接地制冷機組（外置），可以與主機柜體共處一室，不影響主機工作

　　(02) 配電控制柜：機械手配電系統和恒溫恒濕配電系統相互獨立，以防電磁干擾具備UPS電源，當系統突然斷電時，機械手自動恢復到原點位置，并提示

　　(03) 恒溫恒濕箱：保溫結構（隔音、低震動）

　　內箱材料：304高級不銹鋼內膽

　　視窗：采用玻璃可視化窗體

　　(04) 空氣調節通道：軸流風機2個、加熱器、冷凝器、加濕器

　　(05) 箱體配置：有自鎖功能的滑輪，便于整機移動和固定

　　(06) 送風循環系統：采用上送風下吸風的內循環方式，保證系統內溫濕度的穩定性和均勻度

　　(07) 加熱器：電熱絲式高速加熱器

　　加熱器控制方式：無觸點等周期脈沖調寬SSR固態繼電器，系統同步控制，更加提高控

　　制元件與界面控制穩定性完全獨立系統，不影響冷卻系統及控制回路

　　(08) 加濕器：不銹鋼加濕器

　　控制方式：PID控制方式

　　水位控制裝置：加熱器防干燒裝置

　　當加濕器缺水時，系統自動啟動泵提水，當水箱中水量不足時，系統自動報警提示

　　(09) 盤架：可放置φ47mm濾膜、φ90mm濾膜、3號濾筒、低濃度采樣頭

　　(10) 機械手臂：多軸聯動，定位精度小于0.01mm，360°旋轉，快速到達任意位置取放樣品

　　(11) 控制面板：溫濕度控制器（彩色觸摸顯示屏）、電源開關

　　(12) 系統出現機械故障時，系統會自動提示報警

　　(13) 系統軟件：專用于自動稱重系統的中文界面軟件，滿足國家HJ836-2017《固定污染源廢氣 低濃度顆粒物的測定 重量法》標準的要求；軟件支持手工天平校準；軟件支持手工裝載樣品和卸載樣品；可以自動或手動錄入采樣數據；稱量結束后，系統自動記錄和計算稱量結果，并進行分析；自動形成歷史數據和報表；自動生成濾膜平衡與稱重記錄表（HJ656-2013）、標準濾膜稱重記錄表（HJ656-2013）

　　安全保護功能

　?。?1） 制冷系統：壓縮機超壓保護、壓縮機電機過熱保護、壓縮機過電流保護

　?。?2） 恒溫恒濕箱：超溫保護、缺水保護、空氣調節通道極限超溫保護、循環風機過熱保護

　?。?3） 其他：漏電保護、過載保護、負載短路保護。

　　部分應用案例：

　　我公司研制RG-AWS自動稱重系統已在各地用戶中持續穩定的運行，得到了用戶的高度評價和肯定。

　　中國環境科學研究院（2017年）                                                                 中國環境監測總站（2016年）





　　用途：稱量90mm濾膜、47mm濾膜                                                              用 途:稱量低濃度采樣頭

　　

　　配置：百萬分之一天平                                                                                   配 置:十萬分之一天平

　　

　　中日友好環境保護中心（2017年）                                                              新疆維吾爾自治區環境監測總站（2017年）



　　用途：稱量47mm濾膜、90mm濾膜                                                            用 途:稱量低濃度采樣頭、3號濾筒、47mm濾膜

　　

　　配置：百萬分之一天平                                                                                 配 置:十萬分之一天平

　　

　　上海市環境監測中心（2017年）                                                                  山東省環境監測中心（2017年）



　　用 途:稱量低濃度采樣頭、3號濾筒、                                                             用 途:稱量低濃度采樣頭、3號濾筒、

　　47mm濾膜、90mm濾膜                                                                                47mm濾膜、90mm濾膜

　　配 置:十萬分之一天平                                                                                     配 置:十萬分之一天平
